cilindro idraulico SD22
23Y-89B-01400
altri macchinari per il trasporto di merci
cilindro di regolazione dell'angolo del ripper a dente singolo (a destra)
Questo non è un video.

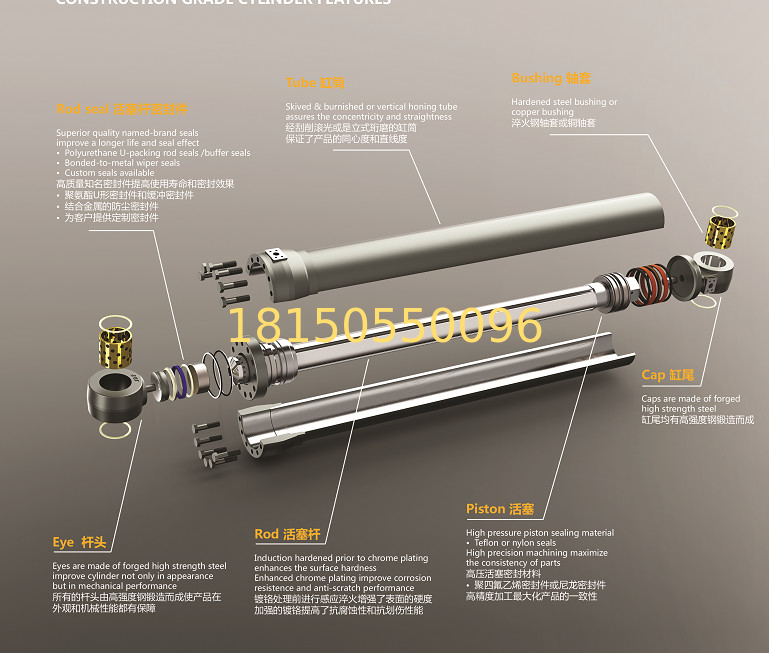

SHANTUI 23Y-89B-01400 cilindro di regolazione dell'angolo del ripper a dente singolo (a destra)
spessore della canna cromata: da 30 a 100 micron
il valore ottimale è di 50 micron.
La qualità e la durezza del cromo sono di fondamentale importanza, lo controlliamo ogni mese.
Controllo del diametro della canna: se il valore di misura è fuori dalla tolleranza di oltre 0,02 mm, respingere.
la rugosità della canna è Ra 0,09-0.16
se superiore a Ra0.3- Rifiuta.
Lungozza centrale di questa canna, se fuori tolleranza di oltre 1,5 mm.
La rugosità del barile ID è di circa Ra 0.25, se il valore di superficie è superiore a 0.5- Rifiuta.
manica del cuscino --- la durezza deve essere 55-60 HRC.
se inferiore a 45 HRC, respingere
Prova prima dell' imballaggio
Per ciascuna bombola sono necessarie almeno 10 prove.
E la pressione di prova non può essere inferiore alla pressione di lavoro.
Durante la prova, l'estensione e il ritiro della canna devono essere lisci, la superficie cromata della canna deve essere ispezionata per eventuali segni o graffi, che non sono accettabili.
Attenzione al pistone con filo, la coppia di serraggio è importante per la sicurezza del cilindro idraulico.
applicare sempre il valore di coppia richiesto.
